Quelle est la fonction d’une électrovanne d’irrigation?

L’automatisation de l’irrigation est l’une des grandes avancées de l’agriculture, offrant une grande libération à l’agriculteur qui ne dépend plus de sa présence physique pour fournir de l’eau à n’importe quelle culture.

Dans toutes les parties du système d’irrigation, l’électrovanne joue un rôle très important, car elle permet de contrôler le débit d’eau à travers un tuyau, de telle sorte qu’elle ouvre la possibilité de pouvoir sectoriser et différencier le doses d’irrigation dans différentes plantations.

Dans cet article, nous voulons vous faire savoir quelles sont les principales caractéristiques d’une électrovanne d’irrigation, les différents types et certains problèmes qui peuvent survenir lorsqu’ils sont utilisés dans un système d’irrigation automatisé.

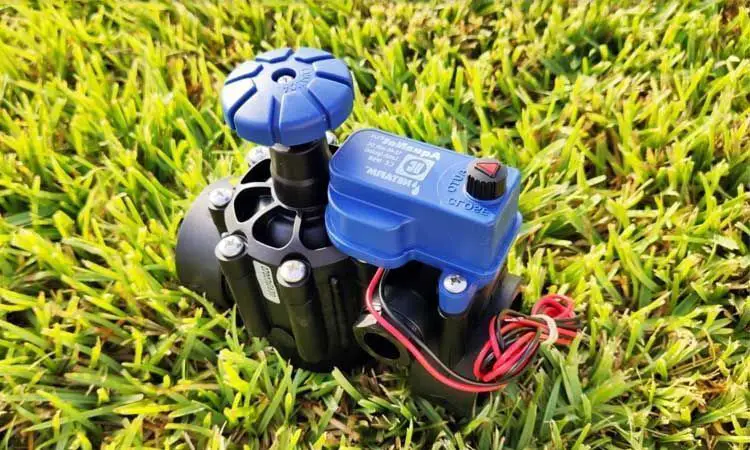

Qu’est-ce qu’une électrovanne d’irrigation?

Pour dissiper les doutes en premier lieu, nous commentons qu’une électrovanne d’irrigation est un équipement de fertirrigation courant, contrôlant le débit d’eau en fonction de la programmation que nous avons faite.

Fondamentalement, il s’agit d’une vanne contrôlée électroniquement au moyen d’un programmateur pour pouvoir définir l’heure d’irrigation, l’heure de début et le secteur où nous voulons fournir de l’eau.

Bref, c’est une sorte de robinet d’arrêt moderne qui n’a pas besoin d’être actionné manuellement, gagnant en automatisation et en insouciance.

Au sein des électrovannes, nous trouvons différents types en fonction de la manière dont ils ouvrent et ferment le flux d’eau. Par exemple, les parcs et jardins urbains intègrent souvent des vannes de ce type car sinon il serait impossible de contrôler manuellement autant de surfaces vertes.

Dans ce cas, on installe généralement, pour plus de facilité et de fiabilité, une électrovanne d’irrigation de type membrane.

D’autre part, ne soyez pas confus par les noms. On les appelle électrovannes mais aussi électrovannes. Ce sont exactement les mêmes, car une partie fondamentale de cet appareil est le solénoïde, que nous expliquerons plus tard.

Composants de l’électrovanne

Pour simplifier, une électrovanne d’irrigation serait constituée de deux éléments principaux:

Vanne

La partie qui empêche le passage de l’eau. Il fonctionne mécaniquement et s’adapte parfaitement à la surface du tuyau pour couper l’écoulement de l’eau.

Solénoïde

Le solénoïde est la pièce la plus importante, puisque c’est celle qui active le fonctionnement de la vanne. C’est une bobine en cuivre de forme cylindrique qui, en transportant le courant électrique, envoie les impulsions à la vanne pour l’ouvrir ou la fermer.

Sans cette pièce, l’électrovanne ne pourrait être ni automatisée ni programmée et resterait un robinet manuel.

Physiquement, il transforme l’impulsion électrique envoyée par le programmateur en un mouvement physique effectué par la valve.

Types d’électrovannes

Bien qu’une électrovanne partage de nombreuses pièces, il existe différents types selon la façon dont elles sont activées.

Généralement, on peut en différencier 2 types différents:

• Electrovannes fermées: courantes dans un système d’irrigation en agriculture. Si l’impulsion n’est pas envoyée, l’état de repos de la vanne doit être fermé et ne pas permettre le passage de l’eau.
• Electrovannes ouvertes: elles sont utilisées dans l’industrie et permettent le passage de l’eau en continu sauf programmation contraire.

D’autre part, comme cet appareil n’est pas uniquement utilisé dans l’agriculture, on trouve différentes variantes:

• Électrovannes simples
• Electrovannes assistées
• Électrovannes à trois voies

Fonctionnement de l’électrovanne d’irrigation

L’irrigation de n’importe quelle culture se produit pendant quelques heures (ou minutes, comme dans la culture hydroponique), de sorte que l’état normal d’une électrovanne d’irrigation doit être fermé.

Lorsque le contrôleur envoie des impulsions électriques au solénoïde, il transforme l’énergie électrique en mouvement physique et déplace la vanne, permettant à l’eau de passer.

Lorsque le cycle d’irrigation se termine, le contrôleur envoie à nouveau un signal au solénoïde pour refermer la vanne et empêcher plus d’eau de s’écouler.

Lire la suite: comment choisir les goutteurs auto-compensateurs

Dans la tête d’irrigation, nous pouvons trouver plusieurs électrovannes fonctionnant en parallèle, et elles sont généralement installées près de la pompe de surpression ou dans chaque secteur d’irrigation, pour pouvoir différencier les zones de différentes cultures et pouvoir attribuer un débit différent à chacun d’entre eux.

On peut les trouver dans les parties suivantes d’une installation:

• Dans la section de refoulement d’une pompe, pour éviter le refoulement du système.
• A l’entrée des secteurs d’irrigation, pour permettre à chaque secteur d’être irrigué individuellement.

Réparation électrovanne

Bien que l’irrigation soit automatisée, cela ne signifie pas qu’elle peut être totalement indépendante de notre supervision, car des pannes peuvent toujours survenir et provoquer un engorgement, ou tout le contraire.

Le principal défaut d’une électrovanne d’irrigation est qu’elle ne s’ouvre pas lors de l’envoi des impulsions, et cela est généralement dû à des défauts électriques.

D’une part, il se peut que le programmateur d’irrigation n’envoie pas assez de signal pour son activation ou que le solénoïde soit endommagé.

Une petite vérification pour localiser le défaut serait la suivante:

1. Dévisser le solénoïde en faisant attention de ne pas toucher les fils.
2. Activez l’irrigation avec le programmateur, afin qu’il envoie un signal à l’électrovanne.
3. Voyez si le solénoïde vibre et si la partie du piston se déclenche.

S’il y a un mouvement du solénoïde mais pas assez pour ouvrir la vanne, le problème vient probablement du contrôleur.

Les défauts mécaniques sont faciles à détecter puisque soit des saletés s’accumulent qui empêchent le passage de l’eau (on remarquerait des bruits étranges) soit de l’eau s’échappe, ce que l’on observerait rapidement.

Importance de l’arrosage automatique

Enfin, mentionnons que la possibilité de programmer automatiquement l’irrigation permet d’optimiser grandement la production et la qualité de n’importe quelle culture.

Sans aller plus loin, nous pouvons actuellement trouver des systèmes d’irrigation qui sont activés et désactivés en fonction de ce que décident les sondes d’humidité installées dans le sol, fournissant l’humidité nécessaire pour que les plantes aient toujours de l’eau disponible, mais jamais en excès.

Au niveau domestique, il existe de simples programmeurs qui peuvent nous aider à arroser le jardin sans être présents, ce qui est très important lorsque nous partons en vacances.

Cependant, ne faites jamais confiance et arrêtez de superviser l’installation, car des pannes inattendues peuvent toujours se produire.
